产品名称: 国标GB/T 3452.1-2005规格表

发布日期: 2010-04-16

点击数: 1761

二维码:

简述: 国标o型圈规格表(GB/T 3452.1-2005)

产品详情



国标o型圈规格表(GB/T 3452.1-2005)


 注:* 表示本标准规定的规格

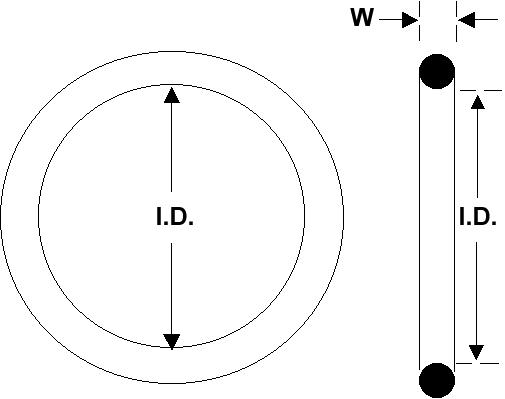

  ID

(d1)



W (d2)

1.8

2.65

3.55

5.3

7

内径

公差

±

±

±

±

±

0.08

0.09

0.1

0.13

0.15

1.8

±0.13

*

2

±0.13

*

2.24

±0.13

*

2.5

±0.13

*

2.8

±0.13

*

3.15

±0.13

*

3.55

±0.13

*

3.75

±0.13

*

4

±0.13

*

4.5

±0.13

*

4.87

±0.13

*

5

±0.13

*

5.15

±0.13

*

5.3

±0.13

*

5.6

±0.13

*

6

±0.13

*

6.3

±0.14

*

6.7

±0.14

*

6.9

±0.14

*

7.1

±0.14

*

*

7.5

±0.14

*

*

8

±0.14

*

*

8.5

±0.14

*

*

8.75

±0.14

*

*

9

±0.14

*

*

9.5

±0.14

*

*

10

±0.14

*

*

10.6

±0.17

*

*

11.2

±0.17

*

*

11.8

±0.17

*

*

12.5

±0.17

*

*

13.2

±0.17

*

*

14

±0.17

*

*

15

±0.17

*

*

16

±0.17

*

*

17

±0.17

*

*

18

±0.17

*

*

*

19

±0.22

*

*

*

20

±0.22

*

*

*

21

±0.22

*

*

*

22.4

±0.22

*

*

*

23.6

±0.22

*

*

*

25

±0.22

*

*

*

25.8

±0.22

*

*

*

26.5

±0.22

*

*

*

28

±0.22

*

*

*

30

±0.22

*

*

*

31.5

±0.30

*

*

*

32.5

±0.30

*

*

*

33.5

±0.30

*

*

*

34.5

±0.30

*

*

*

35.5

±0.30

*

*

*

36.5

±0.30

*

*

*

37.5

±0.30

*

*

*

38.5

±0.30

*

*

*

*

40.5

±0.30

*

*

*

*

41.2

±0.30

*

*

*

*

42.5

±0.30

*

*

*

*

43.7

±0.30

*

*

*

*

45

±0.30

*

*

*

*

46.2

±0.30

*

*

*

*

47.5

±0.30

*

*

*

*

48.7

±0.30

*

*

*

*

50

±0.30

*

*

*

*

51.5

±0.45

*

*

*

53

±0.45

*

*

*

54.5

±0.45

*

*

*

56

±0.45

*

*

*

58

±0.45

*

*

*

60

±0.45

*

*

*

61.5

±0.45

*

*

*

63

±0.45

*

*

*

65

±0.45

*

*

*

67

±0.45

*

*

*

69

±0.45

*

*

*

71

±0.45

*

*

*

73

±0.45

*

*

*

75

±0.45

*

*

*

77.5

±0.45

*

*

80

±0.45

*

*

*

82.5

±0.65

*

*

85

±0.65

*

*

*

87.5

±0.65

*

*

90

±0.65

*

*

*

92.5

±0.65

*

*

95

±0.65

*

*

*

97.5

±0.65

*

*

100

±0.65

*

*

*

103

±0.65

*

*

106

±0.65

*

*

*

109

±0.65

*

*

*

112

±0.65

*

*

*

*

115

±0.65

*

*

*

118

±0.65

*

*

*

*

122

±0.90

*

*

*

125

±0.90

*

*

*

*

128

±0.90

*

*

*

132

±0.90

*

*

*

*

136

±0.90

*

*

*

140

±0.90

*

*

*

*

145

±0.90

*

*

*

150

±0.90

*

*

*

*

155

±0.90

*

*

*

160

±0.90

*

*

*

*

165

±0.90

*

*

*

170

±0.90

*

*

*

*

175

±0.90

*

*

*

180

±0.90

*

*

*

*

185

±1.20

*

*

*

190

±1.20

*

*

*

195

±1.20

*

*

*

200

±1.20

*

*

*

206

±1.20

*

212

±1.20

*

*

218

±1.20

*

224

±1.20

*

*

230

±1.20

*

236

±1.20

*

*

243

±1.20

*

250

±1.20

*

*

258

±1.60

*

265

±1.60

*

*

272

±1.60

*

280

±1.60

*

*

290

±1.60

*

300

±1.60

*

*

307

±1.60

*

315

±1.60

*

*

325

±2.10

*

335

±2.10

*

*

345

±2.10

*

355

±2.10

*

*

365

±2.10

*

375

±2.10

*

*

387

±2.10

*

400

±2.10

*

*

412

±2.60

*

425

±2.60

*

437

±2.60

*

450

±2.60

*

462

±2.60

*

475

±2.60

*

487

±2.60

*

500

±2.60

*

515

±3.20

*

530

±3.20

*

545

±3.20

*

560

±3.20

*

580

±3.20

*

600

±3.20

*

615

±3.20

*

630

±3.20

*

650

±3.80

*

670

±3.80

*
